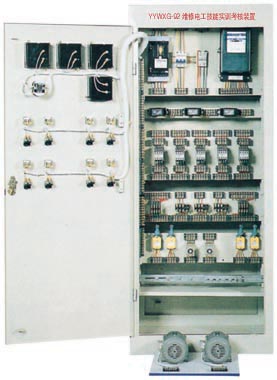

YYWXG-92 维修电工技能实训考核装置(柜式/双面)


一、概述:
  YYWXG-92 维修电工技能实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的,它是集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际用的配电柜为主体,合理利用柜体的双面空间,进行合理布局,选用可靠的元器件。可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训,并可满足维修电工的初、中、高级技能实训考核内容要求。


YYWXG-92 维修电工技能实训考核装置(柜式/双面)

二、特点
  1、YYWXG-92 维修电工技能实训考核装置采用标准配电柜为主体,充分利用该柜双面空间位置,元气件安装在网孔板上
  2、装置设有电压型漏电保护和电流型漏电保护,能确保操作者的人生安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。
三、技术参数
  1.输入电源:三相四线(或三相五线)~380V±10% 50Hz
  2.工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
  3.外形尺寸:800mm ×600mm ×1800mm
  4.装置容量:<3kVA
  5.安全保护:设有电压型漏电保护器和电流型漏电保护器(漏电保护动作电流IΔn≤30mA、分断时间≤0.1s)、过压保护、过流保护、过载保护等措施)
四、考核装置配置
 柜门上装有主控电源面板和实训元器件板:
 1. 主控电源板
  (1) 装有交流电压表、交流电流表及电压指示切换开关各一只,它们分别用于监视装置的电压和负载的大小;
  (2) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能;此外,还能自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警的总次数, 为学生实训技能的考核提供一个统一的标准;
  (3) 通过启、停按钮控制电源的输出,并设有急停按钮,电源的输出还设有短路保护。
 2. 实训元器件板
  设有按钮红色二只、绿色二只、黑色一只、急停一只,旋钮开关二只,信号指示灯DC220V一只、AC220V一只、AC6.3V两只,交流电压表0~450V一只、交流电流表0~5A三只,转换开关一只。
 3. 实训模块(一):提供三相四线有功电度表、三相四线无功电度表、电流互感器3只、接线端子。
 4. 实训模块(二):提供单相电度表、日光灯套件、白炽灯、各种开关、接线端子。
 5. 实训模块(三):提供二极管、大功率电阻、可调电阻、控制变压器、直流接触器、保险丝、空气开关、单相漏电保护器、接线端子。
 6. 实训模块(四):提供交流接触器、行程开关、接线端子。
 7. 实训模块(五):提供交流接触器、热继电器、时间继电器、接线端子。
控制柜还设有四个万向轮和四个固定调节机构。
投标时提供以上配置的清单和数量。
 8.电机
 (1)三相鼠笼式异步电动机 (AC380V/△)
 (2)三相鼠笼式异步电动机 (AC380V/Y)
 (3)直流电动机      (DC220V)
五、实验项目

1.交、直流电机控制
  (19) 接触器点动控制
  (20) 接触器自锁控制
  (21) 具有过载保护的正反转控制
  (22) 接触器联锁的正反转控制
  (23) 按钮联锁的正反转控制
  (24) 双重联锁的正反转控制
  (25) 接触器控制的Y-Δ控制
  (26) 时间继电器控制的Y-Δ控制
  (27) 单向起动停止控制电路
  (28) 三相异步电动机直接起动控制
  (29) 三相异步电动机接触器点动控制电路
  (30) 三相异步电动机的两地控制
  (31) 三相异步电机的手动/自动顺序控制电路
  (32) Y-Δ启动手动/自动控制电路
  (33) 能耗制动的控制电路
  (34) 三相异步电动机可逆运行双向能耗制动控制电路
  (35) 反接制动控制电路
  (36) 三相异步电动机串电阻起动及反接制动控制电路
  (37) 工作台自动往返控制电路
  (38) 三相异步电动机正反转点动控制电路
  (39) 带有点动的自动往返控制电路
  (40) 三相异步电动机接触器自锁控制电路
  (41) 三相异步电动机单向点动控制电路
  (42) 串电阻降压起动控制电路
  (43) C620车床电气控制线路
  (44) 电动葫芦电气控制线路
  (45) Y3150滚齿机控制电路
  (46) 并励直流电动机电枢回路串电阻二级起动控制线路
  (47) 并励直流电动机的正反转控制电路
  (48) 并励直流电动机电枢回路串电阻调速电路
  (49) 直流电动机励磁调速控制线路
  (50) 直流电动机能耗制动电气控制线路
2.仪表及照明
  (1) 白炽灯电路接线
  (2) 日光灯电路接线
  (3) 触摸开关控制白炽灯电路接线
  (4) 声控开关控制白炽灯电路接线
  (5) 两地控制一盏灯接线电路
  (6) 单相电度表直接接线电路
  (7) 单相电度表间接接线电路
  (8) 三相四线有功电度表直接接线电路
  (9) 三相四线有功电度表经电流互感器电路
  (10) 功率因数表接线电路
  (11) 电压表、电流表接线电路
  (12) 一只电流互感器用于单相回路的控制电路接线
  (13) 两台电流互感器接成不完全星形接线电路
  (14) 两台电流互感器差接接线电路
  (15) 三只电流互感器接成星型接线电路
  (16) 三只电流互感器接成三角型接线电路
  (17) 电流互感器与电流表配用接线电路
  (18) 万能转换开关和电压表测量三相电压接线


六、正版电工综合虚拟仿真软件
 (一).软件须含初级工与中级工、高级工全部12个实训单元的研制工作,须提供近100多个实训项目,基本覆盖了电工、电子、电拖、维修电工、PLC等职业技能实训和鉴定设备技术规范中所列出的主要技能项目。单机版用于老师教学实训。
 (二)具有以下功能:
  1、电工基础: 直流电路、电磁感应、单相交流电路、三相交流电路、欧姆定律、基尔霍夫定律、电磁感应、负载星形连接、负载三角形连接
  2、电机与变压器: 三相异步电动机、单相异步电动机、伺服电机、步进电 机、直流电机变压器
  3、低压电器: 交流接触器、继电器、常用闸刀开关、低压断路器、熔断器、启动器、主令电器
  4、电子技术: 单相桥式整流电路、接近开关电路、单结晶体管触发电路、智力抢答器电路
  5、电子技术: 延时开关电路、日光灯电路、台灯调光电路
  6、电力拖动: 三相异步电动机接触器自锁控制、Y-△启动自动控制、双重联锁正反转控制、三相异步电动机的多地控制、工作台自动往返控制、双速异步电动机的控制、异步电动耗制动控制、三相鼠笼式异步电动机能耗制动、C620型车床的接线、故障与维修
  7、PLC 与变频器: 认识PLC、启停三相交流异步电动机、卷扬机电路设计、大型打孔机控制电路、数控车床主轴电动机控制电路设计、机械手控制、交通灯控制、蔬菜大棚温度控制系统设计、两台PLC通信控制系统设计、皮带生产线的手动控制、皮带生产线的自动调成控制、自动门控制、摇臂钻床控制的设计、变频恒压供水系统设计、四层电梯系统设计、物料搬运分拣系统控制
