YYWXG-93C 工厂电气控制(电力拖动)实验装置
(PLC、变频调速、柜式、双面网孔型)


一、概述
  YYWXG-93C 工厂电气控制(电力拖动)实验装置,能结合生产实际和职业岗位的需要,按照院校的教学和实训要求研制。要求该实训考核设备适合高等职业学校的电气自动化技术、机电一体化技术等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。

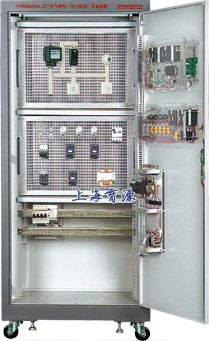

YYWXG-93C 工厂电气控制(电力拖动)实验装置(PLC、变频调速、柜式、双面网孔型)
每台价格:53000元

二、技术参数
  1、工作电源:三相四线(或三相五线)~380V±10% 50Hz
  2、外形尺寸:800mm ×600mm ×1800mm
  3、材料:1.5mm厚度的冷轧钢板
  4、装置容量:<3kVA
  5、安全保护:该柜设有电压型漏电保护和电流型漏电保护,能确保操作者的人生安全。
  6、漏电保护动作电流:≤30mA、
  7、漏电保护动作反应时间:≤0.1S;
  8、具有过流、过载、漏电保护措施,符合国家相关标准。
  9、工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
三、设备结构与配置
  YYWXG-93C 工厂电气控制(电力拖动)实验装置采用标准配电柜为主体,利用柜体双面空间位置,双面均配有网孔板,元气件安装在网孔板上,面向柜体时,双面柜门所开方向相反,控制柜还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
  柜门上装有主控电源面板和实训元器件板,柜内配有元件安装板,柜体侧面备有4个航空插头通过电缆可与外部其它实训设备相连。
 1.主控电源板
  (1)配有电源指示灯,故障报警(蜂鸣器及指示灯)
  (2)通过启、停按钮控制电源的输出,并设有急停按钮,电源的输出还设有短路保护
 2.实训元器件板
  AC220v指示灯16只(多种颜色) 分两排安装
  按钮14只(多种颜色) 急停一只,旋钮开关一只 分两排安装
 3.实训内及元件安装板(网孔板及导轨)
  两面柜体的立柱上都分别装有两块网孔板和两根元器件标准安装导轨,实训元气件可以随意安装到网孔板的任何位置,并配有接线端子排及走线槽
 4.PLC控制单元
  2套 S7-313C PLC(集成24DI/16DO,5AI/2AO,集成高速计数、PWM输出,频率测量通道) 包括电源PS307 2A,MPI下载器(USB接口) MMC存储卡(64k) 前端连接器
 5.自动往返运动装置(2套)
  一只减速三相异步电机、丝杆、导杆、轴承座、两只手动复位行程开关、两只自动复
位行程开关、支架、端子排、走线槽等。可以调整两只手动复位行程开关的距离,来改变自动往返的时间。适用于继电器控制或可编程逻辑控制的实训对象。
 6.直流调速
  直流电机调速控制实训组件;由专用驱动模块、隔离电路及直流电机等组成。
 7.交直流电源
  (1)励磁电源:直流220V,具有短路保护
  (2)电枢电源:直流0~220V连续可调电源一路,具有短路保护
  (3)直流稳压电源:24V、0~10V具有短路软截止自动恢复保护功能
 8.仪器仪表
  (1)直流数字电压表,测量范围为0~500V,分5V、50V、500V三档,按键开关切换,三位半数显,输入阻抗为10MΩ,精度为0.5级
  (2)直流数字电流表,测量范围为0~5A,分50mA、500mA、5A三档,直键开关切换,三位半数显,精度为0.5级
四、柜内所配元器件

序号
名    称
型号与规格
数量
1
交流接触器 LC1-D0610Q5N
10
2
热继电器 JRS1D-25/Z(0.63-1A)
4
3
热继电器座 JRS1-25
4
4
接线端子排 JF5-2.5/5
10
5
G端子导轨
2
6
行程开关 LX9-222
6
7
行程开关 LX9-001
4
8
隔离开关 3A
2
9
断路器 2A 3p
4
10
断路器 1A 1P
2
11
中间继电器 220v
6
12
辅助触头 2常开2常闭
8
13
辅助触头 3常闭1常开
2
14
辅助触头 3常开1常闭
2
15
S7 313C PLC 包括电源 下载器 前端连接器
2
16
自动往返运动装置 配丝杠,四行程开关,带减速器三相异步电机
2
17
直流电压表 -10v~10v(接plc模拟量输出)
2
18
直流电流表 -20ma~20ma(接plc模拟量输出)
2
19
电位器 接plc模拟量输入
4

五、实训项目
(一)可编程控制技术
  1、PLC控制三相异步电机电机启停
  2、PLC控制三相异步电机电机顺序启停
  3、PLC控制三相异步电机点动和自锁控制
  4、PLC控制三相异步电机Y-Δ启动控制(含时间调节)
  5、PLC控制三相异步电动机正反转控制
  6、PLC控制三相异步电机带限位自动往返控制
(二)变频调速技术
7、变频器功能参数设置与操作(面板操作)
8、变频器功能参数设置多段速度选择变频调速
9、基于PLC控制的多段速度选择变频调速
10、基于PLC通信方式的多段速度选择变频调速
11、电位器控制变频器外部电压调速
12、基于PLC模拟量方式的变频器闭环调速(控制变频器外部电压)
13、基于PLC通信方式的变频器开环调速
14、基于PLC通信方式的变频器闭环定位控制
(三)低压电气实训
  15、三相异步电动机接触器自锁控制线路
  16、三相异步电动机接触器点动控制线路
  17、三相异步电动机的多地控制
  18、接触器联锁的正反转控制线路
  19、按钮联锁的三相异步电动机接触器正反转控制线路
  20、双重联锁的三相异步电动机正反转控制线路
  21、三相异步电动机定子串电阻减压启动手动控制线路
  22、三相异步电动机定子串电阻减压启动自动控制线路
  23、Y-△启动自动控制线路
  24、单向减压启动及反接制动控制线路
25、能耗制动的控制线路
26、三相异步电动机的顺序控制
27、工作台自动往返控制线路
28、单相电度表直接/间接接线
29、单相电度表经电流互感器的接线
30、三相三线电度表直接接线
31、电压表、电流表安装电路
32、一只电流互感器用于单相回路的接线
33、电流互感器与电流表配用接线
34、万能转换开关和电压表测量电压接线
(四)直流电机调速技术
  35、直流电机的启停控制
  36、直流电机PWM调速
37、直流电机外部电位器调速
38、基于PLC模拟量直流电机闭环调速系统
