一、网孔型维修电工实训考核装置概述：
　　YYWK-L98B 网孔型维修电工实训考核装置,主要由实训桌和网孔板组成。学生通过实训线路进行元器件的布局安装，接线全部由学生自行完成，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选的项目选择相应的元器件，网孔型维修电工实训考核装置也可作为电工考证的考核设备。
二、网孔型维修电工实训考核装置特点

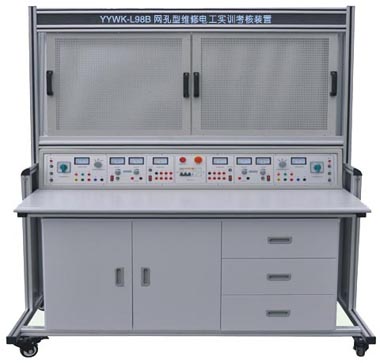

　YYWK-L98B 网孔型维修电工实训考核装置(双面/四组型)

二、网孔型维修电工实训考核装置特点
　　1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
　　2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
　　3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表也均有可靠的保护功能，使用安全可靠；
　　4.实训台为四人座，即可以四个同学同时进行实训，电源独立，互不干扰。
三、网孔型维修电工实训考核装置技术性能
　　1.输入电压：三相四线～380V±10% 50HZ（无线遥控）
　　2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
　　3.装置容量：＜3kVA
　　4.外形尺寸：1600mm×1300mm×1650mm
四、实训台配备
　1．总电源控制
　　每一面设有一个总电源开关，具有漏电保护功能，当漏电电流达到30mA时，保护装置动作。
　2．电网电压指示
　　设有450V指针式交流电压表1只，通过切换开关可分别指示电网输入的三相线电压。
　3．三相电源输出
　　为每个工位单独提供线电压380V和相电压220V两种电源插座，设有急停按钮，按下按钮切断电源的输出
　4.直流电源
　　(1) 励磁电源：直流220V/0.5A，具有短路保护。
　　(2) 电枢电源：直流0～220V/2A连续可调电源一路，具有短路保护。有表指示，精度1.0级
　5.整流二极管
　　四个工位都提供四只IN5408整流二级管，用于整流和电机能耗制动。
　6.网孔板
　　每个工位提供一张网孔板（4张），尺寸660mm*600mm。
　7.实训桌
　　实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有两个抽屉（带锁），下部配置元件柜。
五、网孔型维修电工实训考核装置实训项目
　　1．电工布线工艺实训
　　2．两个开关控制一盏灯线路训练
　　3．声控开关控制白炽电路训练
　　4．二地控制一盏灯电路训练
　　5．三地控制一盏灯电路训练
　　6．日光灯线路接线训练
　　7．单相电度表直接安装接线
　　8．单相电度表经电流互感器安装接线
　　9．室内照明电路安装训练
　　10．配电板安装训练
　　11．交流负载电功率的测量
　　12．三相异步电动机直接启动控制
　　13．三相异步电动机接触器点动控制线路
　　14．三相异步电动机接触器自锁控制线路
　　15．三相异步电动机Y/△自动控制线路
　　16．用倒顺开关控制三相异步电动机正反转线路
　　17．接触器联锁的正反转控制线路
　　18．按钮联锁的三相异步电动机正反转控制线路
　　19．双重联锁的三相异步电动机正反转控制线路
　　20．三相异步电动机多地控制
　　21．工作台自动往返控制线路
　　22．直流电机启动
　　23．直流电机的调速
　　24．直流电机的反转
　　25．直流电机制动实验
六、网孔型维修电工实训考核装置配置清单（每台）

序号	名称	型号与规格	数量
1	压断路器	DZ108-20/10-F（0.63～1A）	1
2	螺旋式保险丝	RL1-15/3A	3
3	直插式保险丝	RT14-20/2A	2
4	交流接触器	CJX2-0910	3
5	辅助触头	F4-22	2
6	热继电器	R16B-20/3	1
7	通电延时时间继电器	ST3PA-B/380V(0-60S)	1
8	接线端子排	JF5-2.5/5	5
9	G端子导轨		1
10	时间继电器座	PF-083A	1
11	按钮开关合（三个开关）	TYX3-P(黑、绿、红)	1
12	按钮开关合（两个开关）	TYX2-P(绿、红)	1
13	按钮（不带灯）	LAY16	5
14	行程开关	LX9-222	2
15	行程开关	LX9-001	2
16	日光灯灯管	YZ10RR25/10W	1
17	镇流器	YZ13/220V50HZ 13W	1
18	启辉器	S10/4～65W	1
19	启辉器座		1
20	日光灯管座		2
21	倒顺开关	KO3-15	1
22	塑料安装卡子		190
23	不锈钢自攻螺丝		90
24	三相鼠笼式异步电动机	YYDJ-01 (380VY/△)	1
25	直流电机	50W/220V	2组1台

附：全室参考配置表（以二十四座为例）

序号	名称	每台数量	全室数量	备注
1	多媒体示教台		1台
2	控制屏	1	12套
3	实训桌	1	12张
4	学生凳	2	48张
5	教师五轮转椅		1 把
6	网孔板	2	48块
7	器材配备	1	48套	见表一

YYSJ-1多媒体示教台（全室配一台）
　1、产品概述：
　　该设备是根据实训室教学管理的要求而设计开发的多功能型多媒体网络化示教控制系统。系统采用半圆形设计，分为图像影音控制区、电源、网络控制区、计算机控制区等三大部分，配套有网络控制系统、影音控制系统、电源控制系统及智能考核软件、网络监控管理软件等软硬件设备，可对学生系统进行电源控制，计算机网络控制、工控设备网络控制等。
　2、技术参数：
　　工作电源：三相五线 380V±5％ 50Hz
　　安全保护：漏电保护（动作电流≤50mA），过流保护
　　规格尺寸：2400×800×780mm
　　额定功率：<11KW（12台为例）
　　环境温度：－10℃ ～40 ℃
　　相对湿度：<85%
　　设备重量：100Kg
　3、产品结构：
　　桌身部分：采用国家甲级环保型16mm厚三聚氰胺板材，所有截面用PVC塑胶热熔胶封边，整体设计为多功能组合式应用。可放置　各种多媒体器材：视频展示台、功放、DVD、计算机、中央控制系统等,并设置各种穿线孔位，设计科学，使用方便。
　　桌面部分：采用25mm厚高密度纤维板外贴进口防火板，PVC截面封边，桌边鸭嘴型设计，桌面具有耐磨、耐热、耐污、耐烟灼、耐菌、防霉、抗静电及易清洁等特点。
　　实训屏部分：采用优质钢板斜面设计精加工，面板采用优质铝板，彩色丝印工艺，颜色协调、设计合理。各分组电源、主控器材、控制电源等布局科学操作方便。
　　无线电源遥控部分：
　　"电源无线总控制台" 针对普通电源控制台诸多缺点而设计。利用单片机进行数字编码、解码，通过无线数字收发模块发送接收控制编码，实现电源的无线控制。控制台具有结构简单、操作方便、可靠性高，易于维护等优点，解决了传统布线式的电源控制台连接导线多、布线麻烦以及布线成本高等致命缺点。总控制台与被控实验设备在电气上相互独立，有利于实验室布局的改变及重组。以315MHz无线数字收发模块为无线传输载体，配合单片机编码解码实现多个实验室、多台实验设备电源的无线开关控制。一�"电源无线总控制台"可对单个实验室的32台实验设备进行单台、多台或全部设备的电源开关无线控制。每台设备有对应的指示灯指示当前的电源开关状态；对实训室30台实验设备的电源开关无线控制。配有上位机软件，可通过电脑对实验设备的电源开关进行控制。
　上位机软件功能
　　1.串口扫描检测
　　2.通过串口发送工作台工作命令
　　3.接收识别主控制台发送工作台开关控制的命令，并刷新工作台状态显示
　　4.能控制最多128工作台
　　5.开关工作台操作时间显示
　4、基本配置：

序号	配置名称	型号	规格(长×宽×高)	单位	数量	备注
一、组合式多媒体示教台配置：
1	组合式多功能示教台	YYSJ-1	2400×800×780mm	套	1
2	无线遥控电源控制系统	YY-10		套	1
3	高级五轮转椅			张	1
二、多媒体设备配置：
4	功放机			台	1
5	音箱			个	2
6	无线话筒领夹式			只	2
7	座式话筒			只	1
8	计算机系统P4级系统，19寸液晶显示器			套	1
9	多媒体投影机VT系列2500流明		120吋	台	1
10	玻璃珠银幕电动120吋		玻璃珠银幕电动120吋	幅	1
11	电工电子电拖及自动控制技能鉴定仿真软件			套	1
