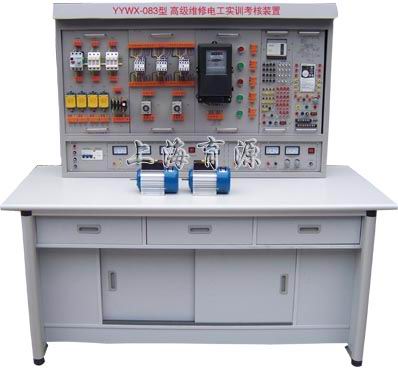

YYWX-083型 高级维修电工实训考核装置



083型 高级维修电工实训考核装置


  一、概述:
  YYWX-083型高级维修电工实训考核装置,采用国际常用的模块化设计,根据不同的实训考核内容配置相应的实训模块,实训方便、布局合理、易于扩展升级,实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、触电急救、安全消防等,符合初级电工国家职业标准教、培、考的要求,适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。
二、技术性能:
 1.输入电压:三相四线制380V±10% 50Hz
 2.工作环境:环境温度范围为-5~+40℃
 3.装置容量:<1KVA
 4.安全保护:漏电动作电流≤30mA 过流保护、熔断器保护
 5.外形尺寸:1600mm×700mm×1450mm
三、实训装置的基本配置及功能:
  YYWX-083型高级维修电工实训考核装置,主要由实训屏、实训挂箱、实训器材、实训桌等组成。
(一)实训屏
 1、外部电源输入指示灯亮(提醒操作者外部电源已与实训台接通)。
 2、推上三相漏电开关,三相电源向实训挂箱等供电,三只450V电压表指示输出线电压。
 3、低压交流电源:输出3V、6V、9V、12V、15V、18V、24V低压交流电源。
 4、提供~220V插座2只,为外部设备提供工作电源。
 5、直流稳压稳流电源:电压0-30V连续可调,内置式继电器自动换档,多圈电位器连续调节,输出电流2A,具有预设式限流保护功能。
 6、固定低压直流电源:+5V、±12V有过载保护
 7、恒流源:4mA-20mA连续可调一路
(二)实训挂箱及器材配备
 1、YY-61维修电工挂箱(一)
 2、YY-62维修电工挂箱(二)
 3、YY-63维修电工挂箱(三)
 4、YY-64维修电工挂箱(四)
 5、YY-65维修电工挂箱(五)
 6、DW-PLC可编程控制器实训组件:提供三菱FX1N-24mR-001型主机及配套转换接口,SC-09编程电缆。
 7、工控组态软件一套:
  打开软件编程环境,任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图,并进行实训动态跟踪教学。
 8、PLC仿真实训软件一套:
 (1)通过PLASH虚拟环境实时显示PLC的运行状态
 (2)可以实现PLC虚拟接线,并对接线进行错误检查
 (3)PLC编程训练、PLC程序编写测试等功能
 (4)实现PLC运行模拟,对错误程序进行检查
 9、变频器实训挂箱
  配置三菱FR-S520变频器,带有RS485通讯接口及BOP操作面板。
 10、单片机实训挂箱
  配备51/96/8088/8086等CPU单片机、微机全部软硬件。
 11、九孔万能实中板 2块
 12、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
 13、电机导轨及光码盘测速系统
  含光码盘测速系统(配有进口光电编码器)一套、不锈钢导轨一幅。
 14、三相鼠笼异步电动机 120W Y接法 220V 1台
 15、三相鼠笼异步电动机180W Y/△ 380V 1台
 16、安全配备灭火器 1台
(三)实训桌
  铝木结构,桌面为防火、防水、耐磨高密度板,造型美观大方,坚固耐用。
四、实训项目:
(一)电拖部分


 1.三相电机直接启动控制
 2.三相电机点动控制
 3.三相电机自锁运行控制
 4.带电流表的点动与连续运行控制
5.带电能表的两地控制
6.单向运行反接制动控制
7.时间继电器控制电动机Y/△降压起动控制
8.工作台自动往返行程开关控制
(二)PLC综合实训
  1.PLC认识实训
  (软硬件结构、系统组成、基本指令练习、接线、编程下载等)
 2.PLC仿真实训
 3.PLC控制台三相异步电动机正反转控制

4.PLC控制台三相异步电动机Y/△启动控制
5.PLC控制台三相异步电动机降压启动控制
6.PLC控制台三相异步电动机能耗制动控制
7.PLC控制台三相异步电动机自锁运行控制
(三)基于变频器的电机拖动与控制实训
 1.变频器功能参数设置与操作
 2.变频器报警与保护功能
 3.多段速度选择变频调速
 4.外部端子点动控制
 5.控制电机正反转运动控制

6.控制电机运行时间操作
7.瞬间停电变频器参数设定
8.外部电压变频调速
9.三相异步电动机的变频开环调速
(四)PLC、变频器的电机的拖动控制实训
 1. 基于PLC通信方式的多段速选择变频调速
 2. 基于PLC通信方式的变频器开环调速
 3. 基于PLC通信方式的变频器闭环调速

(五)单片机技能实训
 A、MCS-51单片机实训


软件部分
 1. 清零程序
 2. 拆字程序
 3. 拼字程序
 4. 数据区传送子程序
 5. 数据排序实验
 6. 查找相同数个数
 7. 无符号双字节快速乘法子程序

8. 多分支程序
9. 脉冲计数(定时/计数实验)
10. 电脑时钟(定时器、中断器综合实验)
11. 二进制转换到BCD
12. 二进制转换到ASCII
13. 八段数码管显示
14. 键盘扫描显示实验
硬件部分
 1. P1口亮灯实验
 2. P1口转弯灯实验
 3. P3.3输入,P1口输出
 4. 工业顺序控制(中断控制)
 5. 8255 A.B.C输出方波
 6. 8255 PA口控制PB口
 7. 8255控制交通灯
 8. 简单I/O口扩展实验
 9. A/D转换实验
 10. D/A输出方波
 11. 电子音响

12. 继电器控制
13. 步进电机实验
14. 8253方波
15. 串并转换实验
16. 外部存储器扩展实验
17. MCS-51串行口应用实验㈠--双机通信
18. MCS-51串行口应用实验㈡--与PC机通信
19. 温度闭环控制
20. 小直流电机调速实验
21. 外部中断(急救车与交通灯)
B、8088/8086系列微机实训
软件部分


 1.清零程序
 2.拆字程序
 3.拼字程序
 4.数据区移动
 5.数据排序实验
 6.找"零"个数
7.32位二进制乘法
8.多分支程序
9.显示子程序
10.键盘扫描显示实验
11.二进制转换到BCD
12.二进制转换到ASCII
硬件部分
 1.8255并行口实验㈠:A.B.C口输出方波
 2.8255并行口实验㈡:PA口控制PB口
 3.8255并行口实验㈢:控制交通灯
 4.简单I/O口扩展
 5.A/D转换实验
 6.D/A转换实验㈠:输出方波
 7.D/A转换实验㈠:输出锯齿波
 8.8259中断控制器实验

9.定时/计数器:8253方波
10.继电器控制
11.8251串行通信实验㈠:自发自收
12.8251串行通信实验㈡:与PC通信
13.步进电机控制
14.小直流电机调速实验
15.温度闭环控制
16.音频驱动实验
C、MCS-96单片机实训
软件部分


 1.清零程序
 2.拆字程序
 3.拼字程序
 4.数据区传送子程序
 5.数据排序实验
 6.查找相同数个数
 7.无符号双字节快速乘法子程序
 8.多分支程序
 9.定时器1实验--定时中断
 10.定时器T1和T2同时产生中断
11.80C196外部中断实验
12.80C196软件方法产生中断
13.利用HSI测脉冲宽度
14.利用HSI测量单脉冲宽度
15.利用HSO产生单脉冲
16.利用HSO产生连续脉冲
17.软件定时器
18.80C196 A/D转换实验
19.利用80C196的PWM产生各种波形
20.二进制转换到BCD进制转换到ASCII
硬件部分
 1.P1口亮灯实验
 2.P1口转弯灯实验
 3.P2.6输入,P1口输出
 4.工业顺序控制
 5.8255 A.B.C输出方波
 6.8255 PA口控制PB口
 7.8255控制交通灯
 8.简单I/O口扩展实验
 9.A/D转换实验
 10.D/A输出方波

11.继电器控制
12.8253方波
13.80C196串行口实验
14.LED七段数码管显示实验
15.键盘显示综合实验
16.音频驱动实验
17.步进电机实验
18.直流电机实验
19.外部中断(急救车与交通灯)
(六)室内照明配电
 1.插座和一个开关控制一盏灯
 2.日光灯线路的接线
 3.声控开关控制白炽灯电路的接法

4.单相电度表直接接线电路
5.配电板的安装
6.两地控制一盏灯的接法
(七)电子技术综合训练
 1.单相桥式整流电路
 2.串联可调稳压电源电路
 3.晶闸管测试电路
 4.晶闸管可控整流

5.电子门铃电路
6.电子报警器电路
7.光控灯路灯自动开关电路
8.电子催眠器电路
(八)安全急救演示
(九)消防技能的认识与掌握(教师演示)
