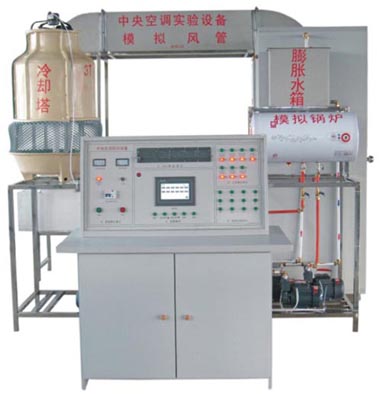

YYZK-VP1型中央空调实验设备（PLC控制）（风管、房间综合式）

一、概述：
　　随着社会的发展，人们的生活水平不断提高，中央空调在大型商场、宾馆、写字楼、商住楼等许多方面得到越来越广泛的应用。中央空调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识，掌握其管理、维护及维修方法，本公司专业技术人员开发生产中央空调系列产品。
　　为了满足各大中院校的教学需要，我公司在原来开发的中央空调实验设备的基础上，配备了RS-232串行通信接口，可直接与电脑连接，由PLC控制整套实验台的运行，包括：总控制台启动、制热、制冷水泵、压缩机、冷却风机、电磁阀、制冷、制热的温度设定、故障提示等。
二、功能：
　　YYZK-VP1型PLC控制中央空调实验设备，最大的特点是，通过传感器将空调状况实时反馈至电脑(电脑自备)，能同时显示蒸发器、冷凝器、模拟锅炉、冷却塔的进出口温度，房间或风管温度、随时显示设定温度等。有利于教学记录、采样，通过打印可提供进行理论分析的依据。同时还可以在屏幕上看到演示全过程的走向。
　　YYZK-VP1型PLC控制中央空调实验设备是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验采用PLC控制能单独演示中央空调的夏天制冷、冬天制热循环，控制系统由电脑控制与手动控制二种方法演示，为了解各物理参数的变化情况和系统的工作状况。实验台增加了一些辅助结构，使其能人为地制造各种在实际中可能产生的系统故障，方便学员了解故障的产生和排除故障的方法。
　　YYZK-VP1型PLC控制中央空调实验设备配备了电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮。压缩机、蒸发器（透明盖）、冷凝器（透明盖）、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却塔、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等。
　　系统在产生这些故障后，按照说明书中列出的各种解决方法，系统能很快恢复正常。
三、结构：
　　1、控制台主要组成：
　　电脑插口、电压表、电流表、高低压力表、温度显示器、工作指示灯、故障演示开关等。
　　2、制冷系统主要组成：
　　压缩机、蒸发器（透明盖）、冷凝器（透明盖）、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、电磁阀、截止阀、喷淋式冷却塔、冷却一级泵、冷却二级泵，制冷一级泵、制冷二级泵等。
　　3、制热系统主要组成：
　　电热式模拟锅炉、制热温度调节器、制热水泵。
　　4、管路组成及循环过程：
　　中央空调制冷、制热循环输送管路采用彩色铝塑管以及铜件连接（彩色管道、三通、弯头、电磁阀、制冷、制热风机盘管等），并标有明显的走向标志。输送管路经磁阀、风机盘管送给房间，或模拟风管，根据的需温度对调节风速开关（高、中、低档）进行调节。
　　5、循环过程原理电教板：
　　彩灯逐点闪烁循环演示，观察、了解各物理参数的变化情况系统的工作状况。
　　6、整套实验台的运行，包括：总控制台启动、制热、制冷水泵、压缩机、冷却风机、电磁阀、制冷、制热的温度设定、故障提示等。
　　7、风管上装有侧送风百叶（双层、单层百叶）、下送风散流器（方形、圆形散流器）。
四、中央空调实验设备主要技术参数：
