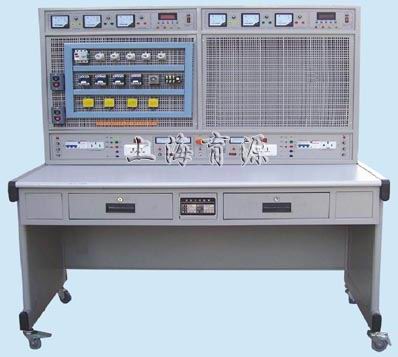

YYKW-845B 网孔型电工技能及工艺实训考核装置(双面、四组)



YYKW-845B 网孔型电工技能及工艺实训考核装置(双面、四组)


  一、概述:
  网孔型电工技能及工艺实训考核装置主要由实训桌、元件储存柜、网孔板组成。操作者根据实训线路进行元器件的布局、安装、走线,接近工业现场,有利于培养学生的动手能力和操作技能。实训项目可自行确定,根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点:
  1、电气控制线路元器件都装在网孔板上,操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
  2、操作台只需三相四线交流电源即可投入使用,占地面积小,节约用房,减少管理人员及基建投资。
  3、设有电压型电流型漏电保护器,并有单片机自动全程监控实训装置过载或短路,一旦发生即可自动切断电源,故障排除后方可再次启动工作电源。能确保设施和操作者安全。各电源输出均有监视功能,各测量仪表也均有可靠的保护功能。 4、实训台为四组型,每个工位配套独立电工仪表和电源,四个工位同时进行实训互不干扰。
三、技术性能:
  1、工作电源:三相四线(或三相五线)~380V±5% 50Hz
  2、温度:-10℃~40℃,相对湿度<85%(25℃)
  3、装置容量:<1.5KVA
  4、重量:200Kg
  5、外形尺寸:1500mm×1400mm×1700mm
四、实训台配备
  1、每一面设有起动、停止、急停功能。由单片机全程监控实训台过载和短路功能,一有情况能自动切断工作电源,故障排除复位后方可重新启动电源,确保设备和操作者安全。
  2、每工位设有一个总电源开关,具有漏电保护功能,当漏电流达30mA时,保护装置动作。
  3、提供单相、三相插座每组各一只。
  4、每工位一路直流稳压电源:电压0-30V,电流3A,内置式继电器自动换档,多圈电位器连续调节,使用方便,有数字表指示。电压稳定度<10-2,负载稳定度<10-2,纹波电压<5Mv。
  5、每工位配置交流5A电流表3只,精度1.5级。
  6、每工位配置智能型功率及功率因数表1只
由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成,通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路,同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级,功率因数测量范围0.3-1.0,电压电流量程为450V和5A,能自动判别负载性质(感性显示"L",容性显示"C",纯电阻不显示),并可存储测量数据,供随时查阅。
  7、实训桌:铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,并配有元器件储存柜及抽屉。
五、参考实训项目:


1.电工布线工艺实训
2.两个开关控制一盏灯线路训练
3.声控开关控制白炽电路训练
4.二地控制一盏灯电路训练
5.三地控制一盏灯电路训练
6.日光灯线路接线训练
7.单相电度表直接安装接线
8.单相电度表经电流互感器安装接线
9.室内照明电路安装训练
10.配电板安装训练
11.交流负载电功率的测量
12.三相异步电动机直接启动控制
13.三相异步电动机接触器点动控制线路
14.三相异步电动机接触器自锁控制线路
15.三相异步电动机Y/△自动控制线路
16.用倒顺开关控制三相异步电动机正反转线路
17.接触器联锁的正反转控制线路
18.按钮联锁的三相异步电动机正反转按钮线路
19.双重联锁的三相异步电动机正反转按钮线路
20.三相异步电动机多地控制
21.工作台自动往返控制线路
22.三相异步电动机串电阻降压启动控制线路
