YYDT-528A通用电力拖动实验室成套设备

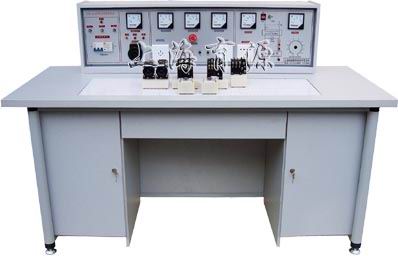

YYDT-528A通用电力拖动实验学生实验台

YYDT-528A通用电力拖动实验学生实验台

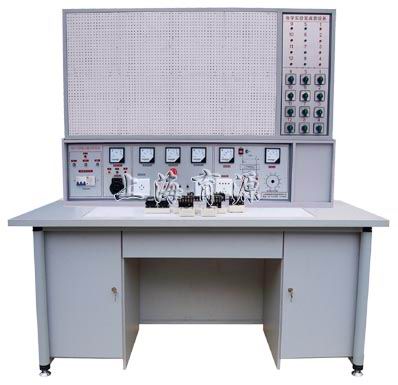

YYDT-528A通用电力拖动实验教师示教台
YYDT-528A通用电力拖动实验教师示教台




一、研制本产品的意义:
  目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究,研制成功该套功能完善的实验设备,其电源控制柜具有三相漏电开关,十分醒目的带自锁急停按钮等,以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上,实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验,大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。
二、结构与配备:
  1、配有12台学生实验桌,一台二座,桌外形尺寸160×68×80cm,桌面中央配置通用插板,尺寸为90×35cm,桌下部是元件储存柜。
  2、配有1台示教控制台,通用插板演示屏立在电源控制柜上。
  3、配有13台电源控制柜,每张实验桌与示教控制台各配一台。
  4、其他器材配备见清单(以二十四座为例)
器材清单:



序号
名 称
型号(或规格)
单位
数量
备 注
1
保险管
2安培
6×13
2
交流接触器
CJ10-l0A 380V
6×13
已装元件盒上
3
指示灯
XD-5
3×13
已装元件盒上
4
整流二极管
IN5408
5×13
已装元件盒上
5
电阻
RX-510Ω/30W
3×13
已装元件盒上
6
钮子开关
KN1×2
3×13
已装元件盒上
7
行程开关
LXl9-001
4×13
已装元件盒上
8
按钮-红
LAl9-ll
2×13
已装元件盒上
9
按钮-绿
LAl9-11
4×13
已装元件盒上
l0
倒顺开关
KO-3 380V/10A
1×13
已装元件盒上
11
三相闸刀
380V l5A
1×13
已装元件盒上
12
三相双投闸刀
380V l5A
1×13
已装元件盒上
13
热继电器
JRO-20/3
2×13
已装元件盒上
14
时间继电器
JS7-1A 380V
2×13
已装元件盒上
15
变压器
BK-25W 380V/6.3V 36V
1×13
已装元件盒上
16
导线
铜蕊线1.13MM
若干
已装元件盒上
l7
尖咀钳
1×13
18
螺丝刀
3×13
大号、小号平头、十字
19
万用表 MF-47型
1×13
20
电动机
Y/Δ380V
2×13

三、实验内容



1.闸刀开关正转控制线路
2.接触器点动正转控制线路
3.具有自锁的正转控制线路
4.具有过找保护的正转控制线路
5.倒顺开关控制正反转控制线路
6.接触器联锁的正反转控制线路
7.按钮联锁的正反转控制线路
8.按钮接触器复合联锁控制线路
9.自动往返行程控制线路
10.接触器控制串联电阻降压起动线路
11.时间继电器控制串联电阻降压控制线路
12.手动Y/△降压起动
13.接触器控制Y/△降压起动
14.时间继电器控制Y/△降压起动
15.QX3-13型Y/△自动起动控制线路
16.半波整流能耗制动控制线路
17.全波整流能耗制动控制线路
18.C620车床电气控制线路
19.手动降压起动
20.单相运行反接制动控制线路
21.电动葫芦电气控制线路
22.C6163车床电气控制线路
23.控制电路联锁控制线路
24.主电路联锁控制线路
利用上述24项实验元器件,还可完成几十项实验,在此不一一举例。
