YYDL-628立式电工实验装置

YYDL-628立式电工实验装置
实验挂箱

一、产品特点：
　　电工实验装置，具有较完善的安全保护措施，较齐全的功能。电工、电气控制实验器件采用适应性强的模块式挂箱；在实验屏上完成实验，实验方法灵活，动手能力强，实验连线接点接触可靠，符合不同深度，不同广度的教学要求。数电、模电在九孔通用电路板挂箱上完成，根据实验复杂程度选取挂箱个数，根据实验电路在通用电路板上拼插实验电路，实验元件制成透明盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖结合采用较科学的压卡式结构，维修、更换元件拆装方便。该实验台结构合理，学校可随时按需要增添新的模块挂箱，灵活、经济。
二、适用范围：
　　电工模电数电实验装置，适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析、模拟电子技术、数字电路、电气控制设备等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
　1、实验台构成与性能：
　1.1、电源及参数：
　　1.1.1 输入电源:三相四线电源，输入时指示灯亮
　　1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
　　A组: 单、三相可调交流电源，提供三相0～380V连续可调的交流电源，同时可得至0～250V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。
　　B组: 低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
　　C组: 低压直流稳压电源，电压5V，电流0.5A，电流表指示。
　　D组: 双路恒流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，具有预设式过流过载保护功能，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳定度<10-2，负载稳定度<10-2，纹波电压:<5mV。
　　E组: 单相交流市电输出，供用户自备设备使用。
　1.2、函数信号发生器:
　　1.2.1 波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波、矩形波。
　　1.2.2 频率范围:由0.1Hz到2MHz，分七个频率档级。
　　1.2.3 正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
　　1.2.4 方波响应:前沿/后沿≤100nS（开路）
　　1.2.5 最大输出幅度(开路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
　　1.2.6 直流偏置(开路)：±l0V
　　1.2.7 输出阻抗Z：Z0=50Ω±5Ω
　　1.2.8 占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
　　1.2.9 压控振荡(VCF)：加外加直流电压0--±5V变化时，对应的频率变化大于l00:1。
　　1.2.10 输出衰减:20dB　40dB　60dB
　1.3 频率计数器:
　　1.3.1 测频范围:lHz～l00MHz。
　　1.3.2 闸门时间:0.01S、0.1S、1S、10S
　　1.3.3 输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
　1.4 单次脉冲:每次可输出一对正负脉冲。
　1.5 音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
　1.6 七段译码器：3组七段译码器及对应译码显示数码管。
　1.7 绝缘电阻：>5MΩ
　1.8 漏电保护：漏电动作电流≤30MA
　2、实验屏：
　　2.1 外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～1000uA。
　　2.2 外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～10mA。
　　2.3 外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～100mA。
　　2.4 外测直流电流表：精度0.5级，三位半数字式显示，测量范围0～1000mA。
　　2.5 外测交流电流表：精度0.5级，三位半数字式显示，测量范围0～100mA。
　　2.6 外测交流电流表：精度0.5级，三位半数字式显示，测量范围0～1000mA。
　　2.7 四路电流插座：与配备的电流插头配套使用，在实验中实现一表多测。
　　2.8 指针式功率因数表：外测实验电路功率因数，2.5级。
　　2.9 指针式±100uA电流表，1.5级，外测。
　　2.10 指针10mA电流表，1.5级，外测。
　　2.11 实验变压器：100W，220V/36V+110V，接线端已由面板接线柱引出，实验方便。
　　2.12 日光灯照明、实验二用电路：由选择开关控制日光灯为实验用或照明用。实验端口已通过接线柱引出，镇流器、日光灯、启动器已装在实验屏内。
　　2.13 实验屏中部：实验模块挂箱实验时安放位置。挂箱调换，安放方便。
　3、实验操作桌：
　　加强型双面防火板制成，不变形、不褪色，造型美观大方，左右有抽屉，存放工具，
下边为存放柜，用于存储元器件。
三、结构与配备：
（一）构成：
　　实验装置由实验屏、实验模块挂箱、实验操作桌构成。
　　一台二座，规格：160×70×172cm。
　1、实验屏：左侧为测量电表及电流插座，右测为实验变压器，日光灯实验电路、功率因数表等，中部为实验时放置挂箱。
　2、实验台：由电源、信号源、安全保护装置构成。
　3、实验操作桌：桌面实验时放置实验器件，下部为储存柜储存实验器件用。

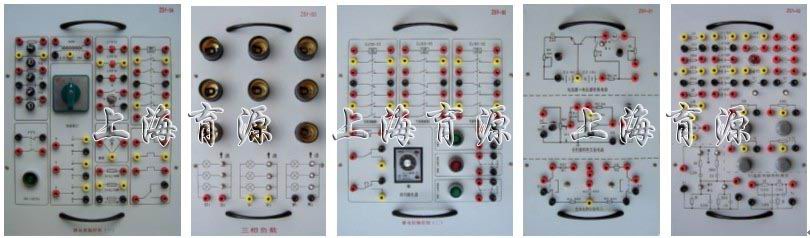

　4、实验模块挂箱：
　　ZSY-01 电流源电压源转换电路、受控源特性实验电路、直流实验电路组成。　
　　ZSY-02 由常用分立元件，RC选频网络测定单元组成。
　　ZSY-03 三相负载　　
　　ZSY-04 继电控制一单元　
　　ZSY-05 继电控制二单元
（二）器材配备(每台/2座)：
　　1台180W三相电动机，1只MF47万用表，2套电烙铁及烙铁架，40根叠插式实验连接线，1套工具，2张学生凳。
（三）用户自备器材：示波器（型号不限），毫伏表，滑线变阻器。
四、实验内容：

1·常用电工仪表的使用
2·线性元件与非线性元件的伏安特性
3·直流电路电压与电位的研究
4·基尔霍夫定律的验证
5·迭加原理与互易定理的验证
6·代文宁定理与诺顿定理的验证
7·电压源与电流源的等效变换
8·受控源的研究
9·一阶电路的响应
10·二阶电路的响应
11·研究LC元件在直流电路和交流电路中的特性
12·交流电路参数的测量
13·正弦交流电路RLC元件的特性
14·RL及RC串联电路实验

15·RLC串联谐振电路
16·日光灯电路连接
17·改善功率因数实验
18·互感的测量
19·三相电路及功率的测量
20·R-C选频网络实验
21·二端口网络的研究
22·单相变压器实验
23·三相异步电动机的使用与起动
24·三相异步电动机的正、反转
25·三相异步电动机的Y/△起动
26·三相异步电动机的顺序控制
27·三相异步电动机的能耗制动

YYMS-628 电工实验室成套设备(带智能型功率表、功率因数表)
YYMS-628A 模电、数电实验室成套设备
YYMS-628B 电工、模电、数电电子电路实验室成套设备
　　　　　(带智能型功率表、功率因数表)
YYMS-628C 电工、模电、数电、电气控制（电力拖动）实验室成套设备
　　　　　(带智能型功率表、功率因数表)
YYMS-628D 电工、模电、数电、电气控制（带直流电机）实验室成套设备
　　　　　(带智能型功率表、功率因数表)
YYDL-628 立式电工实验装置
YYDL-628A 立式电工、模电、数电实验装置
YYDL-628B 立式电工、模电、数电、电气控制实验装置
YYDL-628C 立式电工、模电、数电、电气控制（带直流电机实验）实验装置
YYDL-628D 立式电工、模电、数电、电气控制.PLC可编程控制器综合实训装置
YYDL-628E 立式电工、模电、数电、电气控制.PLC.单片机综合实训装置
