PLC可编程、单片机、变频调速、自动控制、微机接口及微机应用、工业自动化实验装置

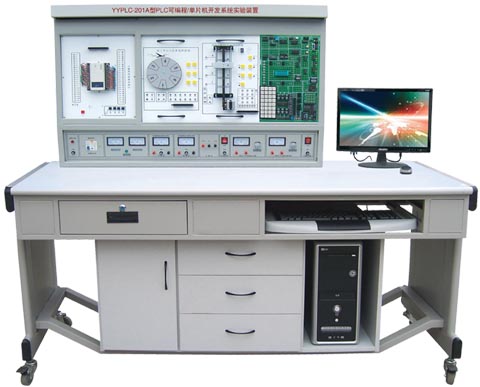

YYPLC-201A型PLC可编程控制器及单片机实验开发系统综合实验装置

一、概述
  YYPLC-201A型PLC可编程控制/单片机开发系统综合实验装置是在"YYPLC-201型可编程控制器实验系统"的基础上增加单片机实验开发系统,做到一机多用、资源共享、便于管理、该系统可完成51/96/8088/8086等CPU的单片机、微机的全部软、硬件实验。在单片机仿真实验系统的基础上。增加8088十六位微机原理和接口实验 。一体化设计,只需更换不同的CPU卡,即可支持多种CPU的实验开发。提供两种操作平台,即可独立工作,也可与PC机联机工作。一机在手,别无他求。它适用于《MSC-51单片机原理与接口》、《MSC-96 单片机原理与接口》、《单片机接口技术》、《十六位微机原理与接口》等课程教学。由MCS-51/96CPU卡组成的单片机仿真实验系统,除实验功能外,还具有仿真开发功能,可仿真8031/32、87/89/51/52、89C1051/2051、80C196KB等CPU,外部仿真空间达64K。实验时指导书中详细叙述了各实验的目的、内容,列出了接线图,程序接口框图和程序软盘,省去了教师和实验辅导老师为设计、准备调试实验线路和实验程序所许的工作量,节约了课堂时间,从事单片机应用开发教学的科研人员根据各自的实际需要使用该实验系统,可帮助使用者以最短的时间准确有效地完成开发与实验任务。全套装置设计合理、功能强大、操作简单方便。

PLC可编程控制器及单片机实验开发系统综合实验装置
YYPLC-201型PLC可编程控制器实验装置


PLC实验挂箱

PLC实验挂箱

二、技术参数
 ◆PLC主机:输入:24点 输出16点
 ◆型号:三菱FX1N-40MR(也可选择西门子、欧姆龙,价格另议)
 ◆输出电压:直流24V,电压表指示
 ◆利用应用软件编程
 ◆电源输入:交流220V,50Hz
 ◆电流 ≥2A,电流具有过载保护
 ◆外形尺寸:160×75×140 cm3
三、系统构成
 1、PLC可编程控制器实验台
 2、PLC可编程控制器实验装置
 3、PLC可编程控制器操作桌
 4、编程应用软件
 5、仿真教学软件
 6、PLC及转接通讯电缆
 7、实验操作桌
 8、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。
 9、电脑或手持编程器(用户自备或代购)
四、PLC可编程控制器实验台功能与特点
 1、实验台包括
 (1)交流电源输入区
 (2)LED发光管、指示灯
 (3)输入模拟开关(按钮和开关)
 (4)直流稳压电源5V1A,24V2A
 (5)直流电机、继电器
 (6)PLC主机 、编程电缆
 (7)输出负载指示
 (8)LED数码管 、蜂鸣器
 (9)PLC输入、输出端口
 2、PLC主机的输入输出端口均已引到面板上。输入可以接模拟输入开关、行程开关或光电开关等。输出可以接面板上的指示灯、数码管和继电器、直流电机和蜂鸣器,还可以与演示装置相连接,可应用实际的工业控制。
 3、PLC主机一般采用日本原装的三菱系列主机。如用户要求时也可配备其他型号主机。
 4、YYPLC-201型实验台本身带有24V2A的电源。可以直接用于输出负载或与演示装置接口或与其它对应装置相连。
 5、实验台结构采用挂箱式,便于实验项目扩展和用户第二次开发。
 6、双口接线法:PLC实验台与实验挂箱装置之间的连接即可采用自锁紧接插件,单线逐 点连接,以提高动手动脑能力,加深了解PLC的结构功能,又可通过排线一次性连接,以提高实验连线速度,与其他厂家的单一连接法相比具有绝对优越性。
 7、可完成PLC控制原理基本实验、应用实验以及用于真正的工业控制。
五、PLC可编程控制器实验装置
  该装置是为了配合PLC可编程控制器实验台使用而设计的外接演示装置。它由LED发光二极管、大型LED数码管、直流电机、步进电机等执行机构用其他外围电路模拟实际工业控制过程中的状态,它形象生动的演示了PLC的整个执行过程。通过该装置,可以锻炼学生的动手能力,能够形象生动的执行机构验证自己编写程序的正确性,掌握PLC的实际应用,增强学生对PLC的学习兴趣。该装置在演示屏上位置可任意移动、互换。

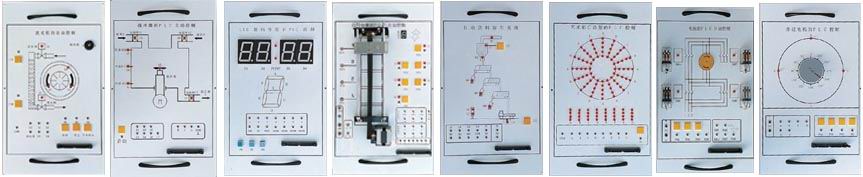

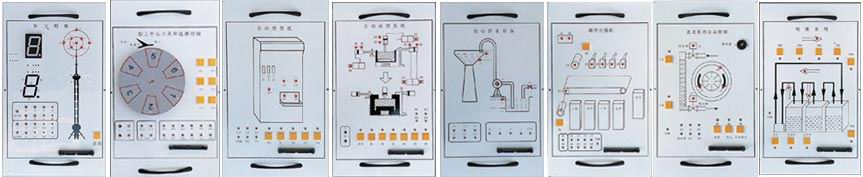

  演示装置上对PLC的输入输出均采用24V电源,5V电源供执行机构中的外围使用,目前每套演示装置主要由十七块实验挂箱组成(实验挂箱尺寸:40×24×6 cm3),它们的型号分别为:
 1、PLC001 交通信号灯PLC自动控制
 2、PLC002 搅拌器的PLC自动控制
 3、PLC003 LED数码管显示PLC自动控制(实物)
 4、PLC004 四层电梯的PLC自动控制(实物)
 5、PLC005 加工中心刀具库选择控制(实物)
 6、PLC006 艺术彩灯造型的PLC控制
 7、PLC007 电机的自动控制(实物)
 8、PLC008 步进电机的PLC控制(实物)
 9、PLC009 模拟电视发射塔
 10、PLC010 自动送料装车系统
 11、PLC011自动售货机
 12、PLC012 自动成型系统
 13、PLC013 水塔自动供水系统
 14、PLC014 邮件自动分拣系统
 15、PLC015 自动洗衣机系统
 16、PLC016 电镀系统
 17、PLC017 基础实验
 18、51/96/8088/8086三合一单片机实验开发系统(包括系统主板、软件、步进电机实验模块、温度自动控制实验模块、直流电机实验模块、音响模块等)。
