一、流化床干燥实验装置装置功能
1、观察喷射泵抽送物料及气力输送现象和原理。
2、观察旋风分离器分离气固现象和原理。
3、结合筛分装置,可考察气速对旋风分离器分离效率的影响。
流化床干燥实验装置实验目的:
1、掌握流体流经直管和阀门时的阻力损失和测定方法,通过实验了解流体流动中能量损失的变化规律。
2、测定流体流经阀门时的局部阻力系数ζ。
3、测定直管摩擦系数λ与雷诺数Re之间的关系。
流化床干燥实验装置主要配置:
水泵、蓄水箱、沿程阻力光滑管、沿程阻力粗糙管、局部阻力管、压差计、流量计、阀门、实验台架及电控箱。
流化床干燥实验装置技术参数:
1、粗糙管段:不锈钢管,管径25mm、管长1.6m,内装不锈钢螺旋丝或工业镀锌管。
2、光滑管段:不锈钢光滑管,管径25mm、管长1.5m。
3、局部阻力段:管径25mm,测量阀门局部阻力。
4、水泵:流量5m3/h、扬程20m、电机功率:550W。
5、流量计:采用转子流量计或涡轮流量计,(涡轮流量计:LWCY-15,0.6-6 m3/h,LED背光液晶显示)。
6、蓄水箱为不锈钢材质,容积约40L。
7、阀门及三通等管件均为304不锈钢材质。
8、操作台架及电控箱为不锈钢材质,结构紧凑,外形美观,流程简单,操作方便。
9、尺寸:2000×600×1800mm。
数据采集型(YYCE-07LTTL-A):配工业触摸屏、数据处理软件、压差传感器、涡轮流量计及流量积算仪。能在线监测压差、流量等实验数据。

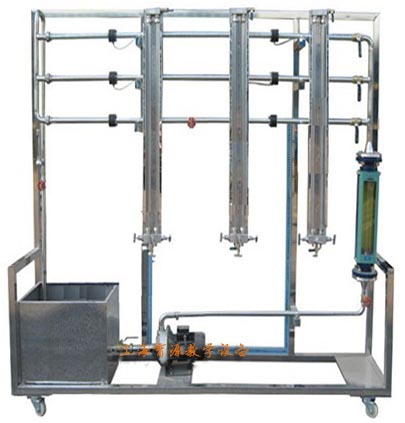

YYCE-07LTLL型流体流动阻力实验装置
|
