YYJX-D41型机构运动创新设计分析组合实验台


一、概述:
  机构运动创新设计分析组合实验台是专门为高等院校本科及专科学生进行机构运动系统方案创新设计,培养学生的综合能力、创新能力和实践动手能力而研制的一种新型的综合实验台。该实验台设计精巧,构件尺寸精度较高,结构稳定,机构运动可靠,使学生能较好完成从机构运动方案创新设计,机构的拼装、机构运动参数分析全部实验过程。该实验系统配有我公司自行研制开发的机构运动虚拟仿真软件,可显示各种机构虚拟运动规律。

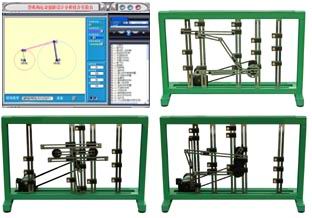

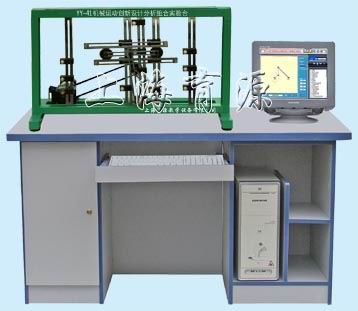

YYJX-D41机构运动创新设计分析组合实验台   YYJX-D41机构运动创新设计分析组合实验台

  二、功能与特点:
 1、 实验台由平台、机架、电动机、传动部件、杆、间隙轮、齿轮、齿条、棘轮、槽轮、凸轮等基本构件组成。
 2、 实验台机架高度及杆长均可调节,用于组装机构的零件通用性好,种类少,模块化设计,提高了机构方案拼装效率,方便学生实验操作和教师对实验台的管理。
 3、在该实验台上可以拼装出各种平面机构运动方案40余种。
 4、实验台配有带40种虚拟机构运动仿真软件,方便学生组装实物运动。
三、主要技术参数:
 实验台配置:计算机1台(内含机构运动仿真软件1套)。
 实验台机架数量:1台/套
 交流带减速器电机: 功率N=90W 220V 输出转速n=10转/分
 电源:单相220V 、50HZ
 实验台机架外形尺寸:1000×350×650mm(长×宽×高)
 实验桌外形尺寸:1600×600×720 mm(长×宽×高)。
四、主要实验项目:

 1 内燃机机构
 2 平面运动机构实现多种轨迹
 3 齿轮-曲柄滑块机构
 4 针线运动
 5 蒸汽机机构
 6 齿轮-双曲柄机构
 7 齿轮-曲柄摇杆机构
 8 齿轮-双摇杆机构
 9 转动导杆机构
 10 颚式破碎机
 11 飞剪机构
 12 起重机机构
 13 凸轮机构
 14 等径凸轮机构
15 等宽凸轮机构
16 正弦机构
17 槽凸轮机构
18 齿轮齿条机构
19 直齿轮机构
20 斜齿轮机构
21 槽轮机构
22 棘轮机构
23 齿轮间隙机构
24 搅拌机
25 牛头刨床导杆机构
26 偏心轮机构
27 冲床机构
28 惯性筛
29 偏置式曲柄滑块机构
30 串联组合机构-插床
31 双向棘轮机构
32 平型带传动
33 三角带传动
34 同步齿形带传动
35 圆形带传动
36 汽车雨刷机构
37 死点机构
38 冷床运输机构
39 六杆机构
40 连杆机构-连杆曲线
