  陈列柜.机械陈列柜.多媒体智能控制陈列柜.语音多功能控制陈列柜.多媒体仿真设计实验实训装置

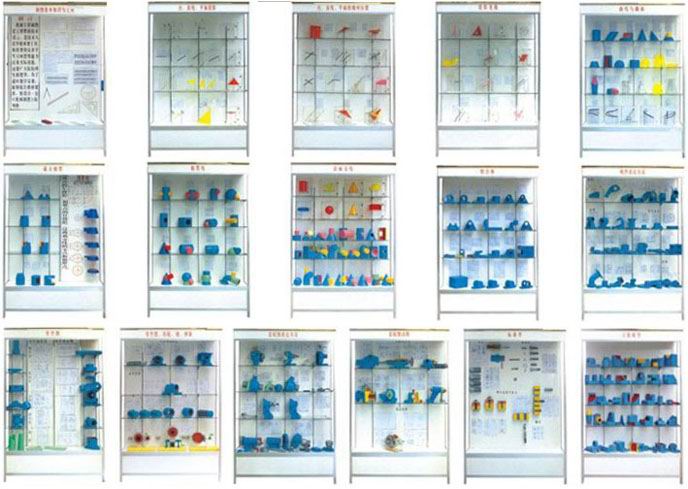

YY-JZ型机械制图陈列柜


一、概述:
  机械制图陈列柜,是根据大、中专院校、技校、职业学校的教材而设置的教学实验室设备,目的是使学生加强对机械制图的认识。本陈列柜主要包括零件的标准要素,常用标准件和标准部件及其标准数据,作图方法和步骤以及图样等进行陈列,对机械专业的学生的理论学习,使用范围等增强认识、加深理解,是机械专业学校提高教学质量的理想教具设备。共分16个柜,每个柜各有特点。
二、主要技术参数:
  1、结构:柜体采用铝合金制作,整体式结构。
  2、尺寸:1200×400×1800mm
YY-JZ型机械制图陈列柜

YY-JZ型机械制图陈列柜  各柜内容如下:

序号与名称
陈列柜内容
第一柜
制图基本知识与工具
(1)罗马数字示列(2)阿拉伯数字示例(3)拉丁字母示例(4)标题栏、明细栏(5)比例(6)字体(GB-T14691—93)基本要求(7)长仿宋体汉字示例(8)图纸幅面和尺寸(9)图框格式(10)三角尺(11)三棱比例尺(12)圆形量角器(13)多功能模板(14)圆规。
第二柜
点、直线、平面投影
点的三面投影,一般位置直线的三面投影,线段实长和倾角α,垂面侧,水平面,斜投影与正投影,直线的迹点,平面投影的特性,迹线平面,中心投影法,点在直线上的投影特性,线段的投影特征,四个分角中点的投影。
第三柜
点、直线、平面的相对位置
直角投影定理、相交两直线的投影、利用投影的积聚性求直线与平面的贯穿点、用辅助面法求直线与平面的贯穿点、利用投影的积聚性求两平面的交线平面迹线作法、正垂面上圆的投影、立体表面上的直线和投影的相对位置分析、交叉两直线的投影、相交两直线的投影特征、用辅助线法求直线与平面的贯穿点、求两个一般位置平面的交线、平行两直线的投影。
第四柜
投影变换
投影变换的两种基本方法(换面法)、投影变换的两种基本方法(旋转法)、点绕正垂轴旋转、一般位置直线变换为新投影面垂直线、将一般位置直线旋转成投影面平行线、一般位置直线变换为新投影面的平行线、一般位置平面变换为新投影面平行面、一般位置平面变换为新投影面垂直面、将正垂面变换成投影面平行面、点的二次换面、投影面平行线变为投影面垂直线、 求A点到P平面的距离及A点对P平面所作垂线的垂足K、用二次换面法画组合体视图。
第五柜
曲线与曲面
曲面立体的两面投影示例(斜置的圆柱)、曲面立体的两面投影示例(斜圆柱)、曲面立体的两面投影示例、曲面立体的两面投影示例(左上角有四分之一圆柱槽的四棱柱)、曲面立体的两面投影示例(斜置的圆锥)、曲面立体的两面投影示例(斜圆锥)、曲面立体的两面投影示例(上下倒置的圆台)、曲面立体的两面投影示例(有半个圆台槽的半圆柱)、 曲面立体的两面投影示例(有半球槽的圆柱体)、 曲面立体的两面投影示例(组合回转体示例一)、曲面立体的两面投影示例(组合回转体示二)、连杆头部的截交线、铅垂面堆切圆球的截交线投影、曲线形成、空间曲线、回转曲面的形成及投影、锥面、柱状面、锥状面、圆柱螺旋线、圆锥螺旋线、单叶双曲回转面、 圆环面的形成、顶针的截交线。
第六柜
截交相贯
半圆球切槽的投影、缺口三棱锥、圆柱开槽的投影、开槽空心圆柱的投影、求截交线2件、镗刀杆头部的投影、接头投影、千斤顶盖投影、相惯线的剖面5件。
第七柜
相贯线
正交两圆柱相贯线、正交两圆柱相贯线、用球面法求圆柱与圆锥的相贯线、两正交圆柱的相贯线圆柱上钻孔及两圆柱孔的相贯线、圆柱上钻孔及两圆柱孔的相贯线、两偏交圆柱的相贯线、圆锥台和半圆球的相贯线、圆柱和圆锥正交的相贯线、斜交两圆柱的相贯线、圆柱与圆锥正交、作轴线不相交、直径不相等的两圆柱的相贯线、圆柱与半圆球相交相贯线的特殊情况2件、圆柱、圆台和圆球的相贯线。
第八柜
表面交线
圆柱的投影与表面上取点、圆锥的投影与表面上取点、六棱柱的投影与表面上求点、形体中面的分析、圆球投影和表面影与表面上的取点、专用垫圈的投影、五棱锥的投影与表面上的求点、表面交线模型22件。
第九柜
组  合
8-2:组合体的组合方式(2件),8-3:外表面共面与不共面(2件),8-4:内表面共面与不共面(2件),8-5:外表面相切,8-6:内表面相切,8-8:平面与曲面表面相交,8-9:两曲面相交,8-11:轴承座及其形体分析,8-13:垫块,8-15:几个视图联系起来看(4件),8-17:支架,8-21:压板,8-30:构形设计力求新颖(3件),8-33:叠加构成的组合体,8-35:圆柱挖切构成的组合体,8-36:综合构成的组合体;
第十柜
机件表达方法
9-1:基本投影面,9-5:局部视图,9-6:对称物体局部视图,9-7:斜视图,9-9:剖视图,9-11:全剖视图,9-12:半剖视图(一),9-13:半剖视图(二),9-14:局部剖视图,9-16:单一斜剖切面,9-17:阶梯剖的全剖视图,9-18:阶梯剖的半剖视图,9-19:阶梯剖的局部剖视图,9-22:两个相交的剖切面,9-23:旋转剖视产生不完整要素的情况,9-24:复合剖,9-25:用断面表达轴和键槽等结构、9-28:剖切断面分离时断面图,9-29:两相交剖切平面剖出的移出断面图、9-34:相同结构的画法,9-35:多孔结构的画法,9-36:肋、孔的简化画法(2件),9-37:法兰盘上均布孔的简化画法,9-40:椭圆的简化画法;
第十一柜
零 件 图
11-1:柱塞套、11-3:泵轴、11-4:端盖、11-5:托架、11-7:箱体、11-54;蜗轮减速箱体、阀体、法兰盘、圆锥管、缸体、手轮、轴架、支架车床尾座空心套、盘。
第十二柜
零件图、齿轮、键、弹簧
10-29:直齿圆柱齿轮传动、10-29:圆锥齿轮传动10-29:蜗杆蜗轮传动、10-28:渐开线花键联接画法表10-6:普通平键、表10-6:半圆键表10-7:圆柱销、表10-7:圆锥销表10-7:开口销、表10-11:压缩弹簧表10-11:拉伸弹簧、表10-11:扭转弹簧表10-11:板弹簧、表10-11:涡卷弹簧10-37:直齿圆柱齿轮零件图、10-42:圆锥齿轮零件图10-44:蜗杆零件图、10-45:蜗轮零件图。
第十三柜
装配图表达方法
球阀(2件)、机油泵、齿轮油泵(2件)、铣刀头(2件)、油泵(2件)。
第十四柜
装配图读图
滑动轴承、齿轮泵、旋塞、杠杆、微动机构、机用虎钳、台虎钳、减速器。
第十五柜
标 准 件
10-5:外螺纹的画法,10-6:内螺纹的画法,10-7:加工内螺纹,10-8:部分螺纹的画法,10-9:螺纹孔中相贯线的画法,10-10:螺纹联接的画法,10-14:螺栓联接,10-14:螺钉联接,10-14:双头螺柱联接,表10-3:六角头螺栓,表10-3:双头螺柱表,10-3:开槽圆柱头螺钉,表10-3:开槽沉头螺钉,表10-3:开槽盘头螺钉表,10-3:开槽平端紧定螺钉,表10-3:Ⅰ型六角螺母表,10-3:平垫圈,表10-3:弹簧垫圈。
第十六柜
习题模型
共:30件。
