供配电技术实训系统-电力工程实训考核系统





 一、概述
  YYDL-GD09型高低压供配电技术成套实训设备是根据《配电技术》、《继电保护技术》、《建筑供配电》等课程教学内容,结合实际配电系统而设计的实训教学设备。YYDL-GD09型低压供配电技术成套实训设备含多种GCK低压电气控制柜组成多种配电线路,0.4 KV电压等级的配电柜。改变了屏式演试模式,贴近工程现场。
  YYDL-GD09型低压供配电实训考核设备(双回路供电)是由进线柜、计量柜、补偿柜、低压出线柜、联络柜(桥内接线方式)、负载柜组成。
  采用柜式供配电系统,可以使学生建立起良好的职业习惯,全面掌握安全操作要领。
  YYDL-GD09型低压供配电技术成套实训设备适用于电力、电气、自动化、建筑电气、工民建等电专业及非电专实训教学。
  YYDL-GD09型低压供配电技术成套实训设备有:⑴全面性,能够使学生对供配电系统的一、二次系统有比较全面的了解,熟悉配电设备的供配电方式;⑵系统性,真实反映供配电系统的结构;⑶实操性,以较真实的工作现场,达到现场教学的目的,在提高学生动手能力的基础上,加深对理论知识的理解;⑷安全性,在进线柜前段增加漏电断路器,成套设备具有短路、过载等保护方式。开门断电控制,为保证安全,除计量柜外,所有柜体配有开门断电的继电控制装置。⑸示教性,配电成套装置柜体全部开有观察窗,使学生在保证安全的基础上观察到设备的元件、工作状态和大部分主接线。

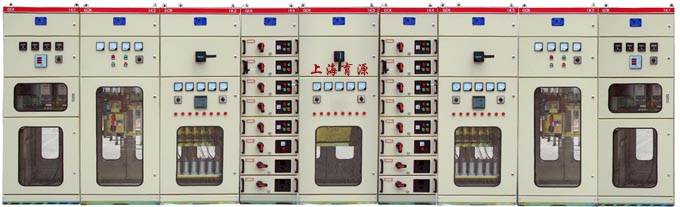

YYDL-GD09 高低压供配电技术成套实训设备

二、设备的功能和实训项目
  YYDL-GD09型低压供配电技术成套实训设备包含不同的低压配电柜,覆盖了常见的低压供配电的配置。
  柜体安装方式为整体安装方式。进出线方式为上(下)进出线。
  低压柜采用分段式母线连接方式,与下引母线和引出排进行软连接,学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
三、部分实训项目:
 1、 配电系统运行方式实训
 2、 低压配电设备的倒合闸操作实训
 3、 双回路供电及联络柜操作实训
 4、 互感器实训
  ⑴ 电流互感器接线方式
  ⑵ 有功、无功电度表的接线实训
  ⑶ 多功能综合仪表接线实训
  ⑷ 抄表实训
 4、开关电器实训
  ⑴低压框架断路器的原理与接线
  ⑵低压塑壳断路器的原理与接线
  ⑶隔离开关的原理与接线
 5、手动功率因数补偿实训
 6、自动功率因数补偿实训
 7、低压配电线路分级保护实训
 8、接地保护实训
 9、0.4KV照明系统配电实训
 10、0.4KV动力系统配电实训
 11、母线联络柜倒闸实训
 12、安全操作规程培训
 13、供配电工、维修电工职业技能鉴定考核训练
四、YYDL-GD09型高低压供配电技术实训设备主要配置、功能及主要性能、技术指标

序号
设备名称
数量
(套)
用途
功能要求
主要性能及技术指标
1
进线柜
(GCK)
2
总电源控制
1、附进线带漏电空气开关(板后操作)
2、主断路器可以手动操作也可以电动操作
3、带有进线电压指示仪表
4、可以进行各相电压转换操作
5、有三相电流指示仪表
6、断路器板前操作
7、设备带有前后有隔离保护钢板
8、前后开有观察窗
9、进线方式:上下均可进出线
1、断路器:DW15-630/160A
2、电压表:6L2-V 450V
3、电流表:6L2-A
4、互感器:BH-0.66
5、电压转换开关:LW5-16YH3/3
6、空气开关(带漏电保:DZ20LE
2
计量柜
(GCK)
2
电能
计量
1、有功功率显示
2、无功功率显示
3、有功电能计量
4、无功电能计量
5、综合显示仪表
6、电压显示
7、电流显示
8、前后开有必要的观察窗
1、电流互感器:BH-0.66
2、三相四线有功电度表:DTS196
3、三相四线无功电度表:DXS196
4、有功功率显示:6L2-KW
5、无功功率显示:6L2-VAR
6、电压表(指针式):6L2-V
7、电流表(指针式):6L2-A
8、综合显示仪表(数显式):PY194E-2S4
3
补偿柜
(GCK)
2
功率因 数补偿
1、手动控制功能
2、自动控制功能
3、补偿电容自动放电功能
4、补偿电容自恢复功能
5、前后带有观察窗
6、电容保护采用断路器保护
7、功率因数显示
8、前后开有观察窗
1、补偿电容器:BSMJ0.4
2、接触器:CJ19
3、小型断路器:DZ47
4、功率因数表:6L2-C0$
5、自动补偿控制器:JKL5CF
4
出线柜
(动力及照明柜)(GCK)
2
动力及照明控制
1、抽屉式,带有机械连锁机构
2、带有隔室
3、每个控制单元带有断电保护和电压指示
4、每个柜体6支路(动力3个支路,照明三个支路),每支路控制电流16A
1、塑壳开关:AAM1
2、接触器:CJX4
3、电压表:99T1
5
联络柜
(GCK)
1
联络
连通或者切断两个主柜之间电源 桥内接线方式
6

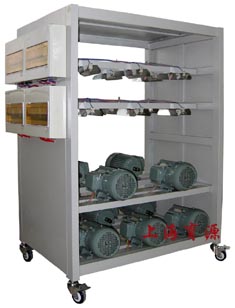

负载柜
(小车式)
2
动力、照明负荷
1、半开放式结构
2、负载小车带单元控制
3、可移动,车轮带自锁装置
感性负载10个单元,每个单元轴功率2.2KW
阻性负载10个单元,每个单元功率1KW
7
安全防护材料与工具
2
 1、绝缘手套2副
 2、绝缘靴2副
 3、绝缘地毯20㎡
 4、套筒扳手1套(17件套)
 5、梅花扳手1套(8件套)
 6、呆头扳手1套(8件套)
 7、接地线(5M)
 8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)
 9、电工常用工具
1、安全防护用品
2、安全防护用品(正常的倒合闸、设备巡视、记录防护) 4~9、电气设备维护工具
3、安全防护用品应采用可在10KV环境下使用的合格产品。并能提供产品质量证明和企业资质证明。
8
安全标志
(GB)
1
安全防护


五、其他
(一)使用环境条件
  1、周围空气温度不高于+40℃,不低于-5℃,在24小时内平均温度不高于+35℃。
  2、相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如+20℃时为90%;
  3、空气清洁,无腐蚀性及爆炸性气体,无导电及能破坏绝缘的尘埃;
  4、无显著摇动和冲击振动的场合,垂直安装,倾斜度不应大于5度;
  5、海拔高度不超过2000米;
  6、成套设备适用于以下温度运输和储存;-25℃至+55℃。在短时间内(不超过24小时)不超过+70℃。
(二)主要技术参数
  ①、额定绝缘电压:直流660V
  ②、额定工作电压:交流380V
  ③、辅助电路额定工作电压:交流380V、220V
  ④、母线额定电流:100A
  ⑤、分支母线额定电流:10~16A;
  ⑥、柜体尺寸:柜高:2000mm,柜宽:600mm(800 mm),柜深:800mm
(三)结构特征
  ①、柜体由薄钢板冲压成形,采用标准化设计,结构零-件通用性强,机械强度高。
  ②、柜体上部为主母线室、前部为电器室、后部为电缆进出线室,各室间有钢板或绝缘板作隔离,以保证使用安全。
  ③、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
  ④、机械联锁:GCK柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启以保证安全。
  ⑤、受电开关、联络开关(多回路供电时)及GCK柜的抽屉都具有两个位置:接通位置及断开位置。
