一、结构与组成:

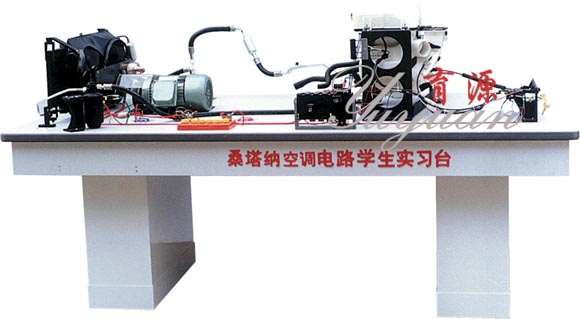

桑塔纳汽车空调仿真电路实习台为台式结构,整体采用优质双面板制做而成,外形美观大方、操作方便、透明直观。
实习台的配置均为实物,全新汽车空调零部件,有蒸发器、低压软管、压缩机、高压软管、冷凝器、贮液干燥器、高压阀、膨胀阀、低压阀、压力开关、电子扇、继电器、电瓶、控制装置、全部传感器、执行器与空调线束,高低压管,冷凝器总成,干燥罐总成,继电器盒总成,空调放大器总成,风机总成,出风口与空调面板总成,三相电机等。
桑塔纳汽车空调仿真电路实习台空调压缩机的动力来自三相电机的驱动。
设隐敝常见故障盒,教师在实验台上任何部件制造故障,同学生自行排除,由学生按照电路图自行安装可达到实习目的。
二、技术参数:
环境:温度-5℃~40℃
湿度:≤80%
电压:220V
频率:50/60HZ
功率:350W
规格:2200×1100×850mm。
三、产品功能:
1、面板上直接检测电脑各管脚和各电器元件信号。
2、有故障设置,可设置个故障;实施空调工作过程。
3、学生可在台面上进行拆装,加空调液实习。
4、可实施制冷功能。

桑塔纳汽车空调仿真电路实习台
四、汽车仿真电路实习台一览表:
|
序号
|
产品名称
|
规格(mm)
|
单位
|
单价
|
备 注
|
|
01
|
桑塔纳2000型汽车仿真电路实习台
|
2100×1100×900
|
台
|
18000
|
|
|
02
|
桑塔纳3000型汽车仿真电路实习台
|
2100×1100×900
|
台
|
25000
|
|
|
03
|
捷达全车仿真电路电器仿真实习台
|
2100×1100×900
|
台
|
18000
|
|
|
04
|
东风EQ1090型汽车仿真电路实习台
|
2100×1100×900
|
台
|
11000
|
|
|
05
|
解放CA1091型汽车仿真电路实习台
|
2100×1100×900
|
台
|
11000
|
|
|
06
|
北京BJ2020型汽车仿真电路实习台
|
2100×1100×900
|
台
|
12500
|
|
|
07
|
桑塔纳普通型汽车仿真电路实习台
|
2100×1100×900
|
台
|
13000
|
|
|
08
|
桑塔纳汽车空调汽车仿真电路实习台
|
2100×1100×900
|
台
|
18000
|
|
|
09
|
奥迪100型汽车仿真电路实习台
|
2100×1100×900
|
台
|
21000
|
|
|
10
|
奥迪A6汽车仿真电路实习台
|
2100×1100×900
|
台
|
52000
|
|
|
11
|
大众帕萨特B5汽车仿真电路实习台
|
2100×1100×900
|
台
|
45000
|
|
|
12
|
本田雅阁2.4汽车仿真电路实习台
|
2100×1100×900
|
台
|
43000
|
|
|
13
|
ABS防抱死系统汽车仿真电路实习台
|
2100×1100×900
|
台
|
18000
|
|
|
14
|
ABS/EDS/ASR防滑汽车仿真电路实习台
|
2100×1100×900
|
台
|
21000
|
|
|
15
|
东风EQ2102型汽车仿真电路实习台
|
2100×1100×900
|
台
|
25000
|
|
|
16
|
东风EQ1141型汽车仿真电路实习台 |
2100×1100×900
|
台
|
25000
|
|
|
17
|
东风EQ1118型汽车仿真电路实习台
|
2100×1100×900
|
台
|
24000
|
|
|
18
|
解放CA1121型汽车仿真电路实习台
|
2100×1100×900
|
台
|
23000
|
|
|
19
|
解放CA1122型汽车仿真电路实习台
|
2100×1100×900
|
台
|
23000
|
|
|
20
|
猎豹CJY2470型汽车仿真电路实习台
|
2100×1100×900
|
台
|
42000
|
|
|
21
|
斯太尔2190型汽车仿真电路实习台
|
2100×1100×900
|
台
|
25000
|
|
|
22
|
依维柯2046型汽车仿真电路实习台
|
2100×1100×900
|
台
|
35000
|
|
|
23
|
北汽勇士BJ2022型汽车仿真电路实习台
|
2100×1100×900
|
台
|
28000
|
|
|
24
|
东风猛士EQ2050型汽车仿真电路实习台
|
2100×1100×900
|
台
|
28000
|
|
|
| |
|
|
