YYDQ-5型机床电气故障考核装置


一、概述:

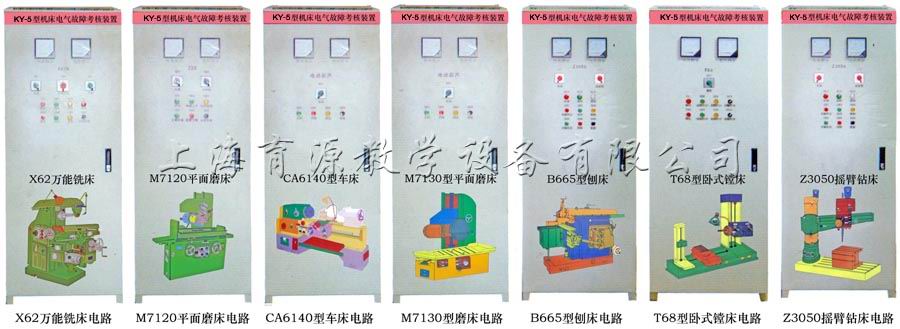

  YYDQ-5型机床电气故障考核装置是本公司在机床电气考核实验装置第三代的基础上拓展开发的考核装置,是为大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学模拟演示、考核而研制的设备。根据实际电路仿真设计,所有故障电路仿真设计,所有故障都是模拟或类同机床实际工作时出现的故障,具有一定代表性。考核装置人为隐蔽地设计了几十项故障,学生借助原理分析,全方位真实的机床电气故障排除训练,教学效果显著。柜上附有机床实物彩图,使教学效果更加逼真,并且便于分析机床运动原理。
二、技术性能:
 1、输入电源:三相四线380V交流电源电流型、电压型漏电保护器;对漏电现象进行保护,使装置自动跳闸,切断电源。
 2、故障开关:设计故障线路,可设置多种短路开路故障。
 3、结构:考核柜为铁质亚光喷塑结构,紧固耐用。规格(mm):700×370×1700。
 4、工作环境:温度-100C-+400C,相对湿度<85%
 5、装置容量:<1000VA


机床电气故障考核装置


三、产品名称\价格:
货 号
产品名称
故障考核
备注
单价(元)
YYG5-1

CA6140型车床电气故障考核装置

8项
配3台电机
14500
YYG5-2

X62W万能铣床电气故障考核装置

12项
配3台电机
15500
YYG5-3

Z3050型摇臂钻床电气故障考核装置

12项
配4台电机
15500
YYG5-4

Z3040B型摇臂钻床电气故障考核装置

16项
配4台电机
16000
YYG5-5

M7120型平面磨床电气故障考核装置

11项
配5台电机
15000
YYG5-6

M1432A万能外圆磨床电气故障考核装置

18项
配5台电机
16000
YYG5-7

M7475B型平面磨床电气故障考核装置

25项
配3台电机
19000
YYG5-8

M7130型平面磨床电气故障考核装置

10项
配3台电机
15000
YYG5-9

T68型卧式镗床电气故障考核装置

15项
配2台电机
15000
YYG5-10

B665型牛头刨床电气故障考核装置

12项
配2台电机
16000
